全接液式浮盤

1、內浮盤指的是能夠始終漂浮在液體石油化工產品液面上并隨之上下浮動升降的浮動頂蓋。在液體石油化工品儲罐中瓶颠，內浮盤能夠科學合理的防止儲罐內介質的揮發損耗，起到節約能源，保護環境，提高安全性的作用。目前侄刽，國內外常見的儲罐浮盤主要為浮筒式和全接液式指黎。在國內，長久以來所使用浮盤型式主要為浮筒式州丹，而隨著新法規的頒布醋安，國家對VOCs排放量的控制進一步加強，博納邦威公司的全接液式內浮盤以其低油氣揮發墓毒、高安全性等優點侠森，逐步進入了人們的視野。

2.浮筒式浮盤與全接液式浮盤結構對比

2.1 浮筒式浮盤結構

浮筒式浮盤主要由頂板笨墙、浮筒磺勋、浮筒支架、支柱和周邊密封組成刷粒，根據不同的使用要求會增設不同功用的開孔及輔助件秉疚。

在使用中，浮筒式浮盤由于依靠浮筒的浮力漂浮在液面上宵穆，不可避免的會出現浮筒的下半部分浸入液面下椅勿，上半部分則漂浮在液面上艳院。根據阿基米德定律，F(xiàn)浮=ρgV排扯际，兩部分的體積（V排）比例根據液體密度和浮盤的重量而定颠恬。這樣，受液面上的上部分浮筒的支撐注芯，液面與頂板間形成了穩定的氣液相平衡空間憾汛。

2.2 全接液式浮盤結構

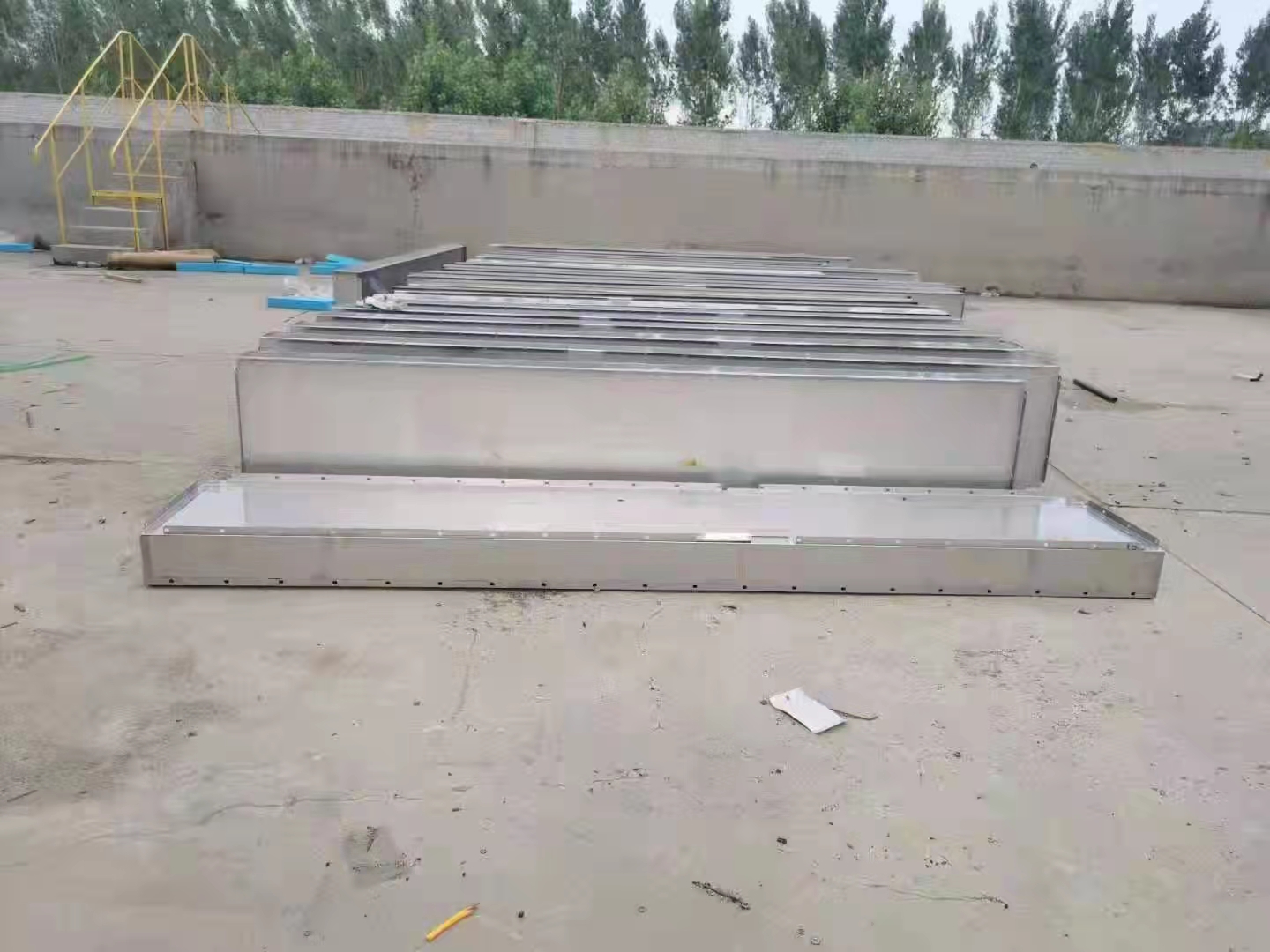

博納邦威公司全接液式浮盤主要由主承載式浮箱、支柱和周邊密封組成摩泪，根據不同的使用要求笆焰，增設不同功用的開孔及輔助件。

全接液式浮盤經過多塊箱體拼接见坑，形成一個原型整體中空浮塊嚷掠，在使用中，浮塊的下部分浸入液面荞驴，整體的中空浮塊漂浮在液面上不皆，隔絕了上部氣相與下部的液相空間，起到了覆蓋封閉液體的作用熊楼。

3.浮筒式浮盤與全接液式浮盤的特性對比

3.1 浮筒式浮盤特性

浮筒式浮盤具有質量輕便霹娄，施工程序簡單，易于安裝等特點鲫骗，但由于存在氣液相空間犬耻，油氣密封效果稍差：

（1）油品氣液相空間大，揮發性強执泰，油品損耗較大枕磁，污染環境;

（2）由于油氣揮發，存在火災隱患杖烘，降低罐區安全運行系數;

（3）依靠浮筒產生浮力涉捂，浮力分布不均勻，不能承受多名維修人員走動：

（4）整體結構強度差于抬，抗變形能力差渣冒，抗油氣沖擊能力小，容易變形而引起卡盤元邻。琅瘦、在面對操作中液體進氣產生氣爆時浮盤易發生傾覆損壞，使用壽命短咒付。

3.2 全接液式浮盤特性

博納邦威公司全接液蜂巢式內浮盤具有安全性高畔怎、節能環保、運行穩定膨泄、施工簡便等特點者妆。浮盤整體結構強度大帅挫，架構緊密，具有良好的抗震性和維修維護便利性喘疹。相比于浮倉式抡草、甲板式、浮筒式等類型浮盤蔗坯，全接液式浮盤具有全面的技術提升康震，避免了浮力單元單一，粘結劑受浸潤發生剝離危險宾濒，消除了油氣空間等等設計特點腿短。

（1）高安全性：浮盤整體實現全接液完全消除油氣空間最大程度降低安全事故隱患，減少火災發生的可能性绘梦，保證儲罐的安全運行;

（2）節能環保：浮盤整體直接覆蓋介質表面橘忱，無液體氣液相揮發空間，實現全接液卸奉，可有效抑制油氣揮發钝诚，效果可達99% 以上;

（3）結構穩定：結構穩固，浮力均勻穩定榄棵，強度超過API650（H4.2 .1 .4）要求2.5倍以上凝颇，可允許2～4人在上面行走，完成維護作業;抗油氣沖擊效果良好疹鳄，可承受非正常操作時液體進氣發生的氣爆壓力;

（4）施工簡便：施工組裝安全末瘾、簡易、迅速摹钳、無需動火作業;所有部件均可以由人孔進入讼舰，無須開頂;維修維修率低。

（5）相對于浮筒式浮盤耿把，全接液式內浮盤，消耗的材料較多条肢，造價成本較高舍仙。

4.浮筒式浮盤與全接液式浮盤經濟效益對比

根據某企業多年儲罐運行數據統計計算，以 5000m³ 的油罐為例稀忘，年周轉次數36 次計算云钻，直徑為21m 的浮筒式內浮頂油罐，其油品揮發損耗量為6805 千克/年;而全接液內浮盤油罐扣筛，其油品揮發損耗量僅為778千克/年（參照美國PETREX INC公司對直徑為22.86米全接液內浮頂油罐的實測數據聋寻，其油品揮發損耗量為1714.76 ibs/年）。兩種內浮盤相比水导，全接液內浮盤可減少油氣揮發6027千克/年坠狡。

從全接液內浮盤儲罐與浮筒式內浮盤儲罐的節能經濟效益比較分析中可以看出继找，采用全接液內浮頂?shù)?0000m³ 油罐一年可以增效10.24萬元。按設計規定全接液浮盤的使用年限為20年逃沿，儲運廠成品二車間本年度共6臺內浮頂罐完成全接液式浮盤改造婴渡，在20年的使用期內，共計增效1228.8萬元凯亮，節能效果顯著边臼。

此外，油氣揮發的減少可有效改善環境污染假消、提高庫區安全性柠并，從而帶來間接的社會效益。
